Особенности двухтрубной системы отопления

В современных загородных домах чаще всего используются системы отопления с двумя магистралями – подводной и обратной. Преимуществом подобных конструкций считается то, что они позволяют нагревать здание равномерно. При этом можно отрегулировать температуру воздуха в любой комнате. О том, как собрать двухтрубную систему отопления и сделать тем самым проживание в частном доме более удобным и поговорим далее в статье.

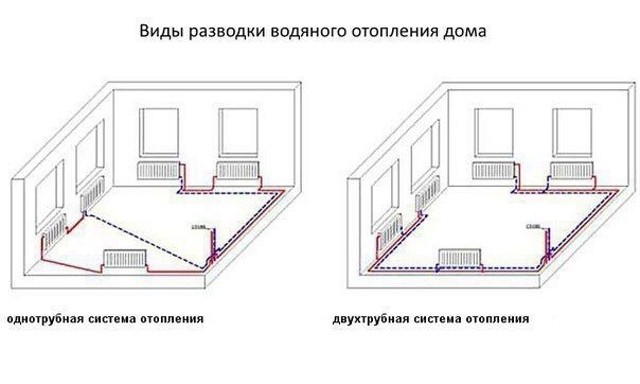

Виды двухтрубных систем

Существует всего две разновидности двухтрубных систем – горизонтальные и вертикальные. Первый вариант считается несколько более эффективным и используется чаще. Поэтому ниже рассмотрим технологию монтажа именно такой двухтрубной системы отопления.

Какое понадобится оборудование

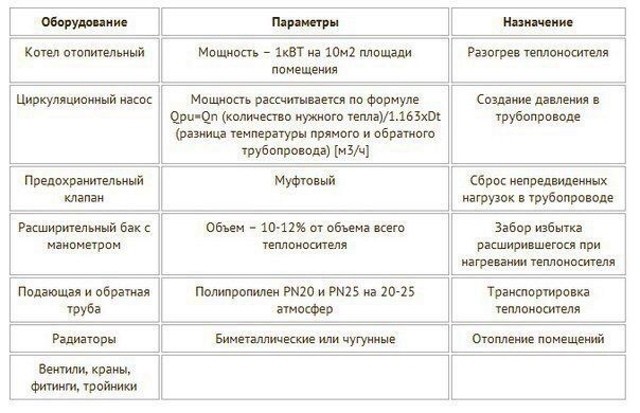

Прежде всего, конечно же, нужно будет закупить необходимое оборудование. Какое именно, можно узнать из таблицы на фото.

Сборка системы отопления

Начинают сборку двухтрубной горизонтальной системы отопления с установки котла. Делается это по инструкции, предоставленной производителем. К газопроводу котел самостоятельно подключать нельзя. Придется вызвать специалистов.

Совет:

Закрепляйте котел чуть ниже уровня труб. В этом случае его производительность будет выше. Лучше всего поставить его в подвале.

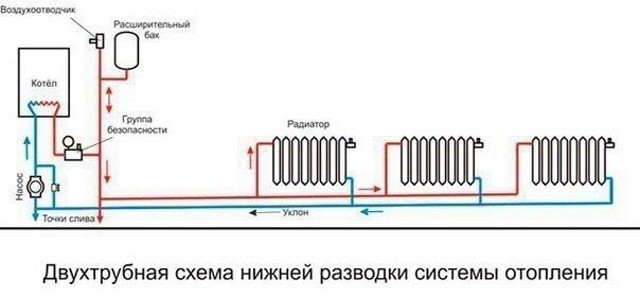

Далее порядок действий должен быть таким:

1. Монтируется трубопровод. Сначала протягивают подающий, затем обратный (ниже подачи). Продающая труба располагается с уклоном в градус на метр в сторону от котла, обратная – к котлу.

2. Устанавливается расширительный бак. Для системы с принудительной циркуляцией его ставят на трубу, присоединенную к обратной магистрали, и выведенную на чердак. Мембранный бачок можно установить прямо рядом с котлом.

3. Непосредственно у котла на подающем трубопроводе врезается предохранительный клапан.

4. Врезаются отводы для радиаторов.

5. Через байпас (с врезанными тремя кранами) устанавливается циркуляционный насос (на обратной магистрали).

6. Монтируются радиаторы.

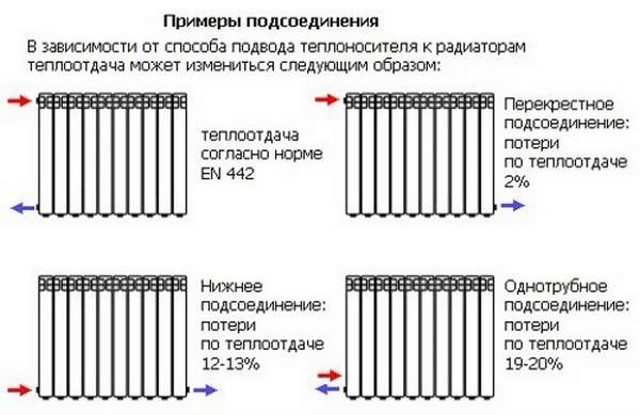

7. Батареи присоединяются к трубопроводу. Можно использовать боковой, диагональный или нижний метод подключения.

Важно:

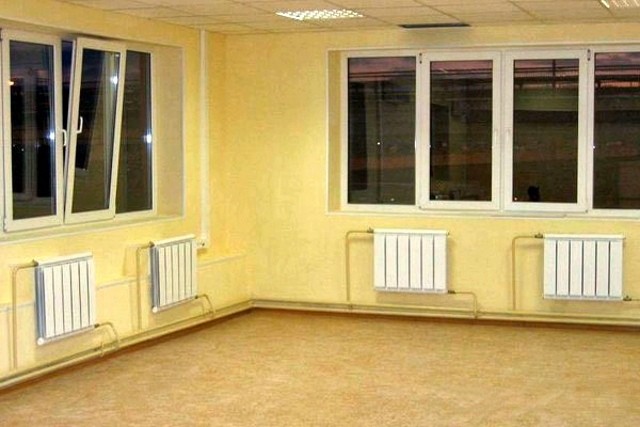

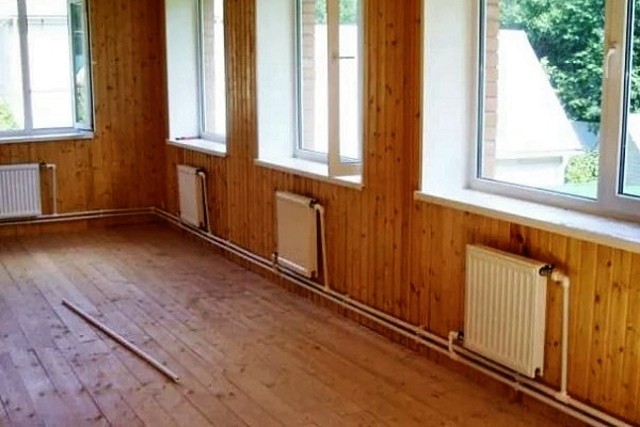

Располагают радиаторы обычно под окнами. При этом расстояние до них от пола не должно быть меньшим, чем 10 см, а до подоконника – 12 см. Если эти рекомендации не будут выполнены, система сильно проиграет в эффективности.

Заключительный этап

После сборки двухтрубной системы отопления приступают к ее промывке. Сделать это своими руками несложно. В подающую трубу закачивают воду и сливают ее из обратной. Промывку нужно выполнять пока вода не очистится. После этого оба трубопровода подключают к патрубкам котла. Далее из системы посредством кранов Маевского удаляется воздух (с одновременной подкачкой воды) и производится ее пробный пуск.

Вот таким вот образом и собирается двухтрубная система отопления. Как видите, установить ее в частном доме, в том числе, и своими руками при желании возможно. Конечно, в одной статье рассказать обо всех нюансах монтажа попросту невозможно. Однако, надеемся, в общих чертах мы ознакомили вас с технологией сборки подобной конструкции более или менее понятно.
