При возведении частных малоэтажных строений в основном используются деревянные перекрытия. Использование древесины не утяжеляет конструкцию и позволяет обойтись без применения техники. Монтаж деревянных перекрытий между этажами в кирпичном доме поможет существенно сэкономить на укреплении фундамента. К тому же дерево обладает хорошей прочностью, долговечностью, а также помогает сохранить благоприятный микроклимат в помещении.

Достоинства и недостатки использования дерева

Положительным моментом использования деревянного перекрытия является легкость монтажа и прекрасные качества материала:

• экологичность;
• теплоизоляция;
• декоративность.

Среди минусов древесины можно отметить:

• склонность к поражению микроорганизмами, грибками, вредителями;
• гниение и разрушение;
• материал низкого качества может деформироваться, прогибаться, а при нарушении правил монтажа и неплотном прилегании пол будет скрипеть и колебаться.

Материалы для монтажа перекрытий

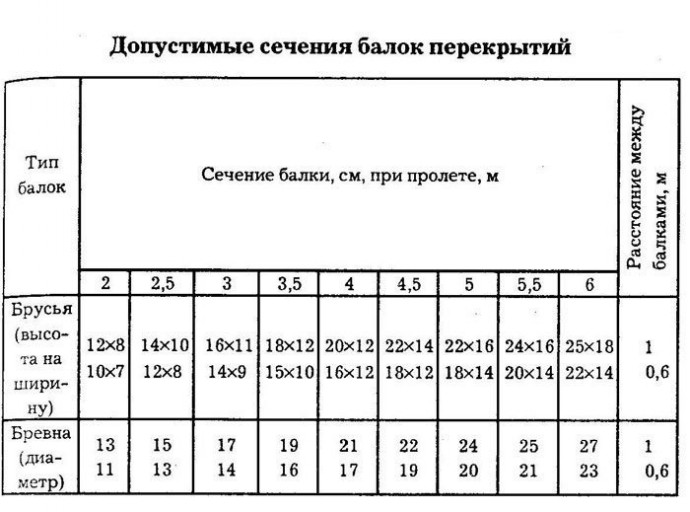

Для изготовления балок на перекрытие между этажами используют только хвойные сорта древесины. У них более высокая прочность на изгиб, чем у пород лиственных деревьев. Предварительно брус или бревна для балок просушиваются в тени на открытом воздухе. Полностью готовая к применению древесина должна издавать при постукивании определенный звук. Балки перекрытия должны плотно фиксироваться в гнездах кирпичной кладки. Используются балки из бруса или бревна сечением от 50 на 150 мм и 140 на 240 мм. Шаг балок соответствует приблизительно 0,6-1,0 метра.

Также для перекрытий используют:

• строганные шпунтованные доски для пола на втором этаже;
• доску для чернового пола второго этажа;
• черепные бруски 50х50 мм для крепления к низу балок;
• утеплитель (волокнистая теплоизоляция);
• гидропароизоляционную пленку;
• декоративное покрытие на пол и потолок;
• антисептик для дерева, битумную мастику, рубероид.

Устройство деревянного перекрытия

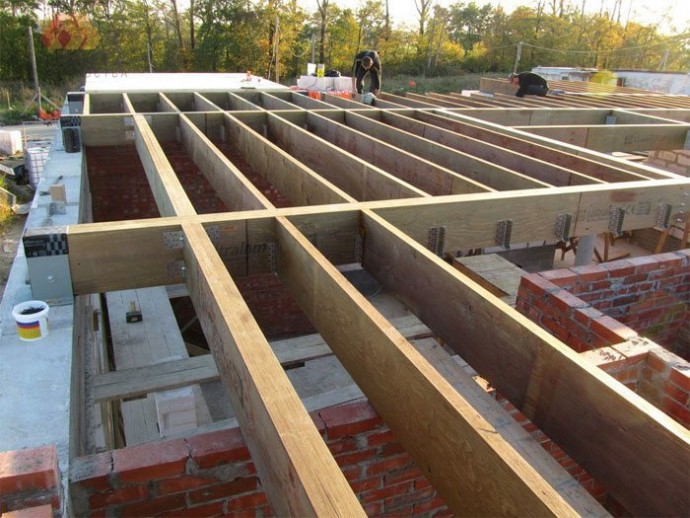

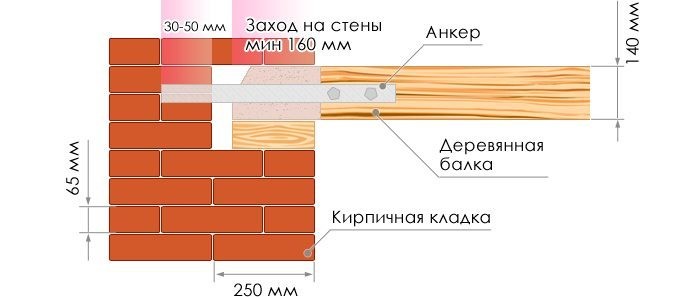

Закладка балок перекрытий в кирпичном доме производится на стадии его постройки. Глубина гнезда должна составлять не меньше половины толщины стены. Ее можно сделать сквозной с дальнейшей заделкой утеплителем. Все остальные работы проводят до начала отделочных работ. Заблаговременно производится расчет нагрузки на междуэтажное перекрытие, определяется шаг укладки и размеры необходимых балок. Использование деревянных балок для перекрытий возможно лишь в доме, где длина пролетов не более пяти-шести метров. Можно также сделать размещение балок методом укладки их на кирпичные столбы. При этом они должны быть установлены с небольшими интервалами. Такой способ чаще используют при оборудовании перекрытий цокольного этажа.

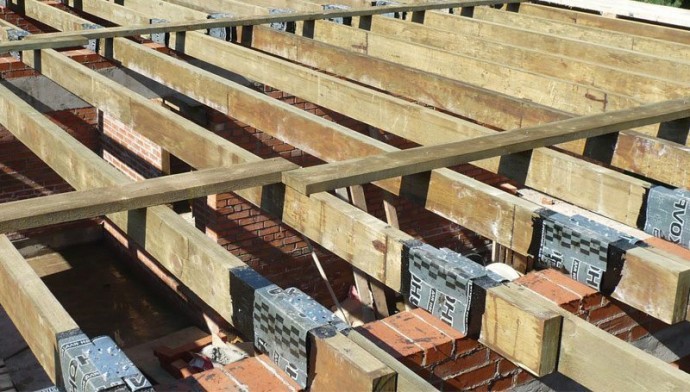

Укладка балок

Укладку начинают с крайних балок, выравнивая их при помощи обработанных мастикой подкладок и длинной планки, поставленной на ребро. Промежуточные элементы равняют по доске, уложенной на крайние балки.

Предварительно древесину обрабатывают антисептиком и тщательно просушивают. Широкие стороны балок при укладке должны располагаться вертикально — это повышает их жесткость. Концы балок срезаются под острым углом, смазывают мастикой и обертываются двумя слоями рубероида.

В ниши укладываются обработанные перемычки, в образовавшиеся углубления вводится слой минеральной ваты. Каждую третью балку следует укрепить с применением анкеров. При помощи натянутого шнура отслеживают сохранение уровня. Шаг между элементами конструкции — не более 1,5 метров.

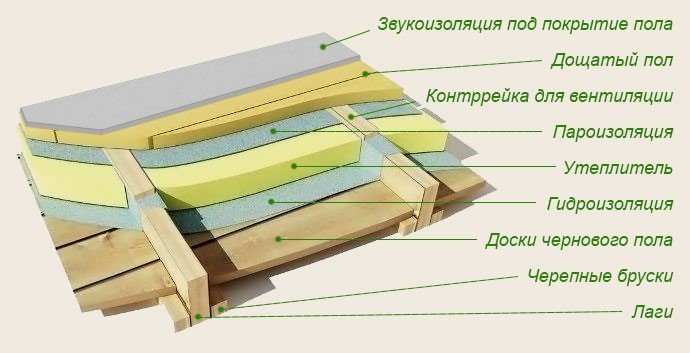

Устройство чернового пола

Гидропароизоляция (изоспан) укладывается внахлест на перекрытия и черновой пол. Стыки проклеиваются скотчем. Сверху пленки укладывают огнестойкий утеплитель. Это может быть минеральная вата, вспененный полистирол, эковата, керамзит. Материал не должен выступать за поверхность балок.

Лаги пола второго этажа устанавливаются сверху на перекрытия. Желательно между лагами уложить дополнительный слой минерального утеплителя, чтобы изолировать пол и потолок от шума. Затем укладывается гидроизоляционная пленка.

Устройство верхнего этажа

Пол второго этажа покрывают чистовой доской, фанерой или гипсокартоном, а также укрепляют с помощью саморезов. Затем укладывается напольное покрытие в виде ламината, линолеума, плитки.

Чтобы правильно сделать «теплый пол», следует применить в качестве пароизоляции пленку из фольги.

Соединение балок в длину

Если балок не хватает на весь пролет, то надо сделать соединение:

• Сращивание - соединение в длину.
• Сплачивание – совмещение по ширине.
• Вязка – угловое соединение.

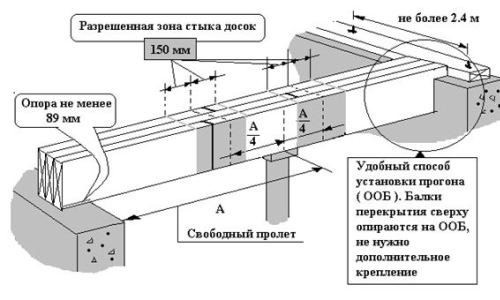

Принцип соединения балок

В основном требуется соединение в длину. Существует несколько способов сделать это:

• Внакладку – балки спиливают под углом и соединяют болтами, скобами или хомутом.
• Впритык – соединение балок внакладку с упором на внутреннюю стеновую перегородку.
• Скрепление в замок – сложный способ соединения, требующий определенных навыков. Суть его в том, что в балках вырезаются углубления и выступы, которые затем соединяются, надежно фиксируя между собой устройство.

Улучшение несущей способности перекрытия

Есть несколько способов улучшения несущей способности балок. Одним из самых популярных методов можно назвать крепление к ним накладок из досок большой толщины. Их окончания при этом должны опираться на опоры.

Также применяется улучшение несущей способности за счет укрепления швеллеров П-образного профиля. Их прикрепляют к балкам с боковой стороны.

Самый элементарный метод усилить перекрытие между этажами – укладка дополнительных балок в промежутки между имеющимися в наличии. Это самый трудоемкий, но очень эффективный способ.

В домах прежней застройки в основном не экономили на материалах, поэтому деревянные балки установлены с маленьким шагом. И сечение у них более чем достаточное. Но даже в таком доме следует проверять перекрытие между этажами, чтобы определить состояние балок. Это позволит своевременно сделать укрепление ослабленных мест и заменить поврежденные участки. Поврежденный фрагмент балок удаляют, а здоровую древесину удлиняют и усиливают креплением накладок из толстых досок.

Как защитить перекрытие между этажами

Недостаточно просто правильно построить дом, надо чтобы и при эксплуатации не возникало никаких проблем. Для этого еще на стадии проектировки учитываются все факторы, способствующие его долговечности и защите строительных конструкций. Немаловажное значение имеет решение двух задач — защита от пожара и биологического влияния окружающей среды.

По горючести материалы разделяют на пять категорий, начиная от сильногорючих и заканчивая негорючими. Конструкции из различных материалов различают по способности препятствовать распространению огня. Огнестойкие свойства – полностью исключающие распространение огня и полуогнестойкие – способные задерживать его распространение на какое-то время. Следует учесть, горючесть, это не то же самое, что огнестойкость. Под огнестойкостью понимают свойство конструкции или материала сберегать несущие и ограждающие функции при пожаре.

В этих целях дерево обрабатывают огнестойкими растворами для обеспечения сопротивления огню как минимум в течение 30 мин в опытных условиях. В жилищном строительстве устройство конструкции перекрытия второго этажа должно иметь по меньшей мере полуогнестойкие свойства.

При составлении проекта перекрытий следует иметь в виду, что балки подвергаются воздействию огня не только с нижней стороны, но и боковых.

Скорость сгорания хвойной древесины составляет согласно параметрам стойкости 0,8 мм/мин. С учетом огнестойкости следует выбирать материал с поперечным сечением 11 на 24 см, потому что при высоте балок 24 см и ширине пролета от 5,8 до 5,85 м ширину их увеличивают до 120 мм и больше.

Также очень актуальна проблема защиты конструкций из дерева от биологических воздействий:

• воды, которая нарушает структуру дерева и является средой для размножения микроорганизмов.
• плесневых грибков, гнили.
• насекомых, вызывающих нарушение структуры древесины и трухлявость.
• ультрафиолета, способствующего размягчению и потемнению древесины.

В отличие от других материалов, древесина представляет собой экологически чистый продукт, что важно для жилого помещения. К тому же деревянный пол хорошо сохраняет тепло в доме. Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно. Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики.
