Обвязка каркасного дома
Обвязка каркасного дома
Нижняя обвязка чаще всего представляет собой деревянный брус сечение 150 на 150 или 200 на 200 миллиметров. Размеры сечения можно подобрать расчетом, но они не должны быть меньше, чем толщина стен здания. Основная функция нижней обвязки — обеспечить совместную работу отдельностоящих опорных конструкций дома, поэтому при ленточном фундаменте она не нужна.
Ростверк может быть изготовлен также из металлопроката, но этому обычно препятствуют следующие моменты: большой собственный вес металлических элементов оказывает высокую нагрузку на фундаменты, что увеличивает их стоимость; сложность выполнения своими руками из-за большой массы изделий; высокая стоимость стали, по сравнению с деревом. Монтаж нижней обвязки дома Цель нижней обвязки заключается в обеспечении совместной работы отдельностоящих опорных конструкций дома К тому же, лучше всего не комбинировать дерево со стальными элементами из-за разницы в физических свойствах этих материалов.
Когда устройством обвязки можно пренебречь В некоторых случаях устройство нижней обвязки в доме станет ненужным мероприятием. : устройство домов на ленточных фундаментах; строительство по канадско-американской технологии; каркасно-панельное строительство. При возведении дома во втором случае применяются СИП-панели (сэндвич-панели). Система предполагает быструю сборку дома по типу конструктора. Минусом такой технологии является невозможность строительства дома своими руками.
Требования к обвязке При производстве работ своими руками необходимо тщательно контролировать следующие моменты: Гидроизоляция в местах крепления обвязки к фундаменту Схема гидроизоляции при креплении бруса к фундаменту качество пиломатериала (для несущих конструкций применяется древесина хвойных пород первого или второго сорта, влажность по нормативным документам должна составлять 12%); соблюдение геометрических размеров; надежное соединение всех элементов обвязки, в том числе качественное закрепление к элементам фундамента; надежная гидроизоляция в местах крепления обвязки к бетонным или металлическим фундаментам; обязательная обработка антипиренами (противопожарными составами) и антисептиками (предотвращают появление плесени и грибка на поверхности древесины), которую проводят для каждого элемента отдельно до начала работ по монтажу. Выбор материала Как уже говорилось, нижняя обвязка каркасного дома может быть изготовлена из дерева или металла. Дерево подходит лучше, но при его использовании снова возникает проблема выбора. Существует два варианта балок из древесины: цельный брус; клееный брус.
Второй вариант отличается повышенной прочностью и возможностью использования при больших нагрузках или пролетах. Цена выше, чем за балку аналогичного сечения из цельной древесины. Для возведения дома своими руками применение дорогой клееной древесины чаще всего экономически нецелесообразно, поскольку для легких каркасных строений достаточно обычного бруса. В конечном итоге можно сделать вывод, что для возведения индивидуального дома лучшим вариантом станет цельный брус в качестве обвязки.

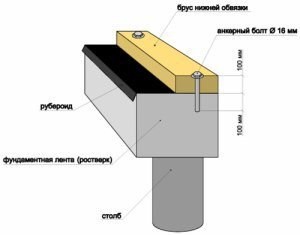

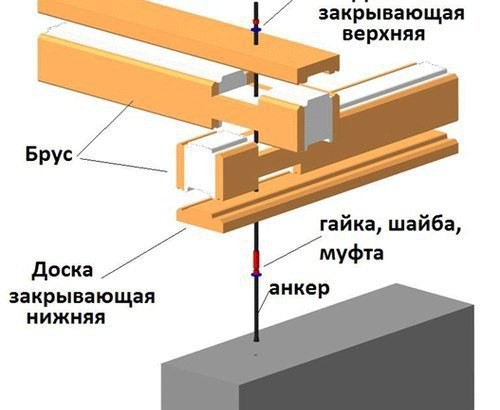

Крепление обвязки к фундаментам При фундаменте дома из бетона или кирпича используют анкерное закрепление. На стадии возведения фундаментов в них предусматривают анкерные болты диаметром 12-16 мм. Длина подбирается так, чтобы обеспечить достаточное крепление обвязочного бруса. Он должен входить в древесину не менее чем на 8-10 см, но лучше предусмотреть сквозное закрепление. К сваям брус крепиться насквозь с помощью болтов диаметром не менее 12 мм. В качестве второго варианта крепежных элементов можно использовать металлические шпильки такого же сечения. Крепления рекомендуется обработать защитными составами для предотвращения появления коррозии.

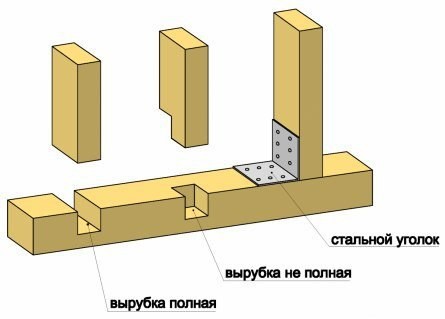

Соединения обвязочного бруса При производстве работ своими руками необходимо обеспечить надежное соединение ростверка на углах, в местах примыкания наружных и внутренних стен. При достаточно большой длине здания стандартной длины пиломатериалов может не хватить и потребуется соединение бруса обвязки по длине. Соединения можно выполнять следующими способами:

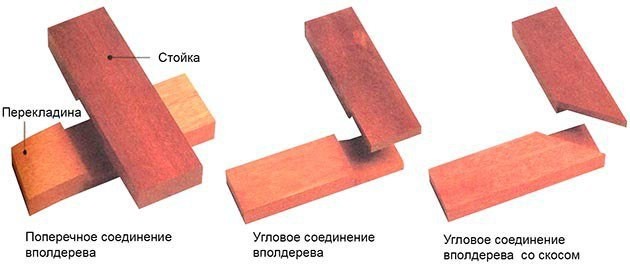

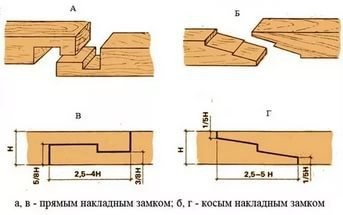

«в лапу» и «в пол дерева» подходит для наращивания длины; «ласточкин хвост» (самое герметичное, но сложное в выполнении) подойдет для примыкания внутренних стен к наружным; «коренной шип» лучше всего использовать для углов; «встык» — самый простой тип соединения, характеризуется невысокой надежностью. Длину стыков «в лапу» и «в пол дерева» подбирают в зависимости от сечения обвязочного бруса. Размер соединения должен находиться в пределах 2-3 высот балки. Для надежного закрепления дополнительно используют нагели.

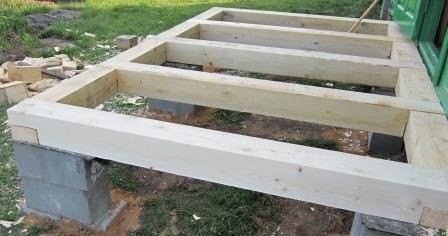

Пол каркасного дома Рациональным и экономным решением станет использование нижней обвязки в качестве элемента пола каркасного дома. Брус играет роль несущих балок, между которыми укладывается эффективный утеплитель.
